Расположение Test Point и проверка режима Qualcomm EDL 9008 для HONOR Magic5 Lite (RMO-NX3).

HONOR Magic5 Lite (RMO-NX3): диагностика EDL

HONOR Magic5 Lite (RMO-NX3) использует Snapdragon 695. Если аппарат не входит в обычный режим загрузки, инженер может проверить аварийный интерфейс EDL через аппаратную площадку. Это диагностический шаг, а не самостоятельное восстановление.

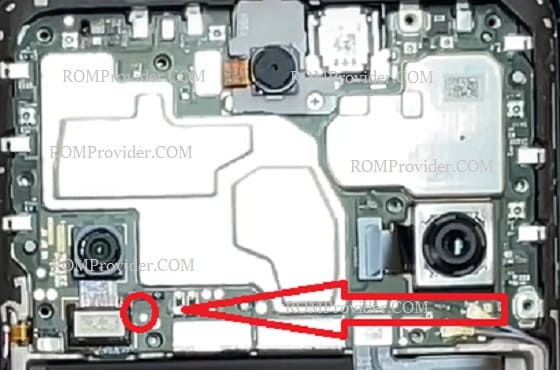

↓TEST POINT НА ПЛАТЕ

Сверьте код RMO-NX3 на корпусе: похожее имя другого региона не доказывает совпадение площадок.

Порядок проверки

1. Установите точную модель и ревизию платы. Сохраните доступные данные и отключите питание.
2. Откройте корпус по сервисной процедуре, сопоставьте плату с фотографией Test Point. Не замыкайте соседние элементы.
3. Кратковременно соедините обозначенную площадку с землей и подключите USB к компьютеру. Уберите инструмент после обнаружения устройства.
4. Проверьте порт Qualcomm HS-USB QDLoader 9008. Если его нет, проверьте кабель, драйвер и питание вместо повторного замыкания вслепую.

Неподходящая схема может повредить плату и данные. Прошивка требует совместимого подписанного пакета и разрешенного сервисного доступа. Чипсет указан в характеристиках производителя.
