Контакты UFS ISP HONOR X7c (ALT-LX1 / ALT-LX2), проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

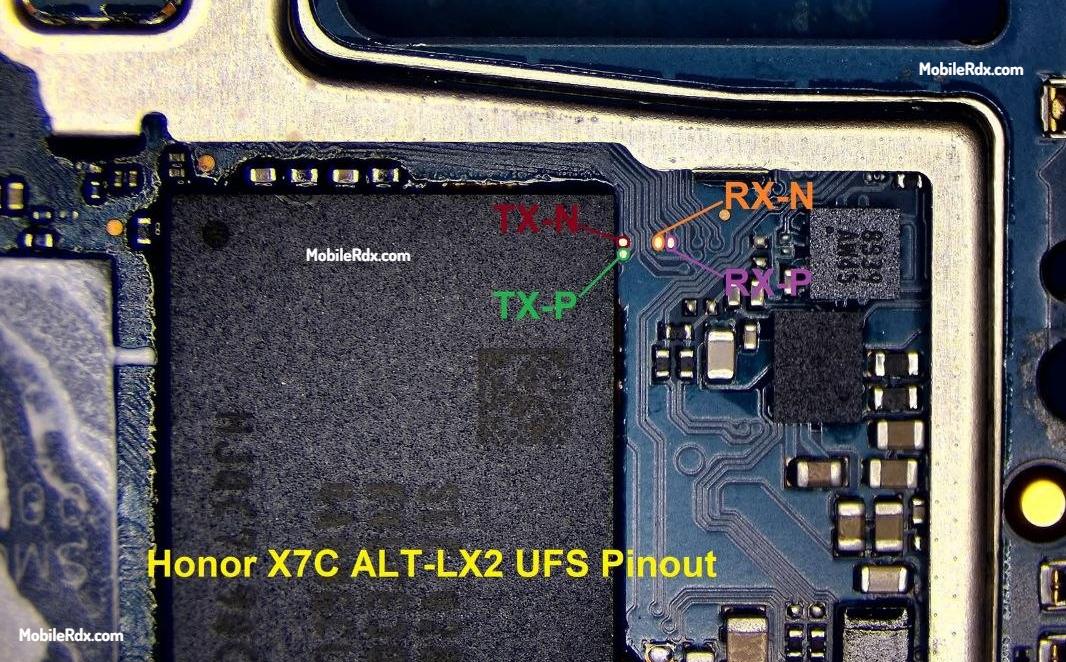

HONOR X7c (ALT-LX1 / ALT-LX2) использует . На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
В источнике указаны ALT-LX1 и ALT-LX2. Доступ к дорожкам может требовать снятия маски под микроскопом; не переносите расположение площадок на иную ревизию.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
Ремонт HONOR X7c (ALT-LX1 / ALT-LX2) в Дзержинске. В сервисных центрах AVL Service выполняем для HONOR X7c (ALT-LX1 / ALT-LX2) диагностику платы, ремонт зарядки и USB-разъёма, замену дисплея и аккумулятора, проверку программных сбоев. Возможность сохранения данных и прошивки определяем после диагностики конкретного устройства.
