Как найти Test Point HONOR X8b и проверить подключение Qualcomm 9008.

Когда проверяют EDL на HONOR X8b

В HONOR X8b установлен Snapdragon 680. При сбое загрузки аппаратная площадка Test Point позволяет проверить, видит ли компьютер аварийный интерфейс Qualcomm. Наличие порта не является доказательством исправности памяти или гарантией восстановления.

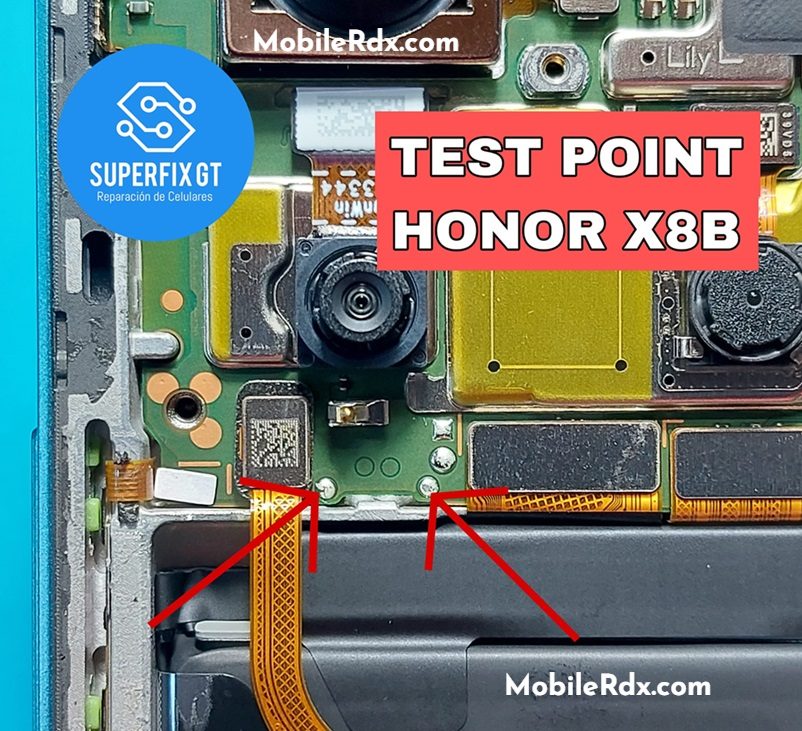

↓TEST POINT НА ПЛАТЕ

HONOR X8b и планшет Pad X8b — разные устройства. Перед работой сопоставьте фотографию именно с платой смартфона.

Проверка без лишнего риска

1. Зафиксируйте точный вариант устройства, обесточьте его и подготовьте инструмент с антистатической защитой.
2. После доступа к плате сравните ее с фотографией контрольных точек. Если ревизия отличается, остановитесь и найдите соответствующую схему.
3. Кратко замкните указанную точку на землю при подключении USB. Не касайтесь соседних цепей.
4. В системе проверьте появление Qualcomm HS-USB QDLoader 9008. При неудаче проверьте питание, исправный кабель и драйвер.

Запись разделов выполняют только совместимым подписанным образом и с разрешенным сервисным доступом. Ошибочная прошивка может уничтожить данные. Платформу подтверждают характеристики производителя.
