HUAWEI nova 12i: Test Point и диагностика EDL 9008

21.10.2024 Автор: Редакция AVL Service

Расположение Test Point и проверка режима Qualcomm EDL 9008 для HUAWEI nova 12i.

HUAWEI nova 12i: диагностика EDL

HUAWEI nova 12i использует Snapdragon 680. Если аппарат не входит в обычный режим загрузки, инженер может проверить аварийный интерфейс EDL через аппаратную площадку. Это диагностический шаг, а не самостоятельное восстановление.

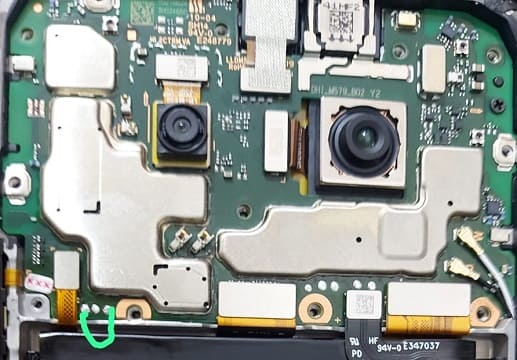

HUAWEI nova 12i: Test Point и диагностика EDL 9008 — схема расположения Test Point — Контакт отмечен на исходной схеме. Фото: romprovider.com. Сверьте ревизию платы перед работой.

Уточните аппаратный код и регион. Порт 9008 подтверждает связь с загрузчиком, но не гарантирует доступ к прошивке.

Порядок проверки

Установите точную модель и ревизию платы. Сохраните доступные данные и отключите питание.
Откройте корпус по сервисной процедуре, сопоставьте плату с фотографией Test Point. Не замыкайте соседние элементы.
Кратковременно соедините обозначенную площадку с землей и подключите USB к компьютеру. Уберите инструмент после обнаружения устройства.
Проверьте порт Qualcomm HS-USB QDLoader 9008. Если его нет, проверьте кабель, драйвер и питание вместо повторного замыкания вслепую.

Неподходящая схема может повредить плату и данные. Прошивка требует совместимого подписанного пакета и разрешенного сервисного доступа. Чипсет указан в характеристиках производителя.
