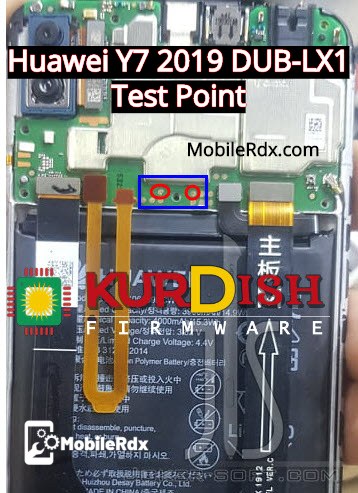

Схема Test Point HUAWEI Y7 2019 (DUB-LX1), проверка Qualcomm EDL 9008 и важные ограничения.
EDL и аппаратная платформа HUAWEI Y7 2019 (DUB-LX1)
HUAWEI Y7 2019 (DUB-LX1) построен на Qualcomm Snapdragon 450. EDL — низкоуровневый интерфейс Qualcomm, который используют при диагностике телефона без нормальной загрузки. При исправном подключении компьютер определяет Qualcomm HS-USB QDLoader 9008. Перед вскрытием исключите повреждение кабеля, разъёма и цепей питания.
Для схемы указан индекс DUB-LX1. Внешне похожие Y7 разных годов не следует считать одной платой.
Проверка подключения
Обесточьте устройство и сравните реальную плату с исходной схемой Test Point. После краткого соединения показанной площадки с землёй при подключении USB уберите инструмент и проверьте список COM-портов. Если порта 9008 нет, сначала проверьте драйвер, кабель, питание и точность выбранной модели; не замыкайте соседние контакты наугад.
Наличие порта 9008 не даёт автоматического доступа к записи памяти: может потребоваться совместимый подписанный загрузчик и авторизация. Запись разделов способна удалить данные. Аппаратную платформу подтверждают характеристики производителя. Схема стороннего автора служит ориентиром для сервисного специалиста.
Ремонт HUAWEI Y7 2019 (DUB-LX1) в Дзержинске. В сервисных центрах AVL Service выполняем для HUAWEI Y7 2019 (DUB-LX1) диагностику, замену дисплея и аккумулятора, ремонт цепи зарядки и проверку ошибок программного обеспечения. Возможность восстановления данных и прошивки определяем после диагностики конкретного устройства.
