Контакты eMMC ISP Motorola moto g06, проверка схемы платы и важные ограничения.
Что показывают контакты eMMC ISP

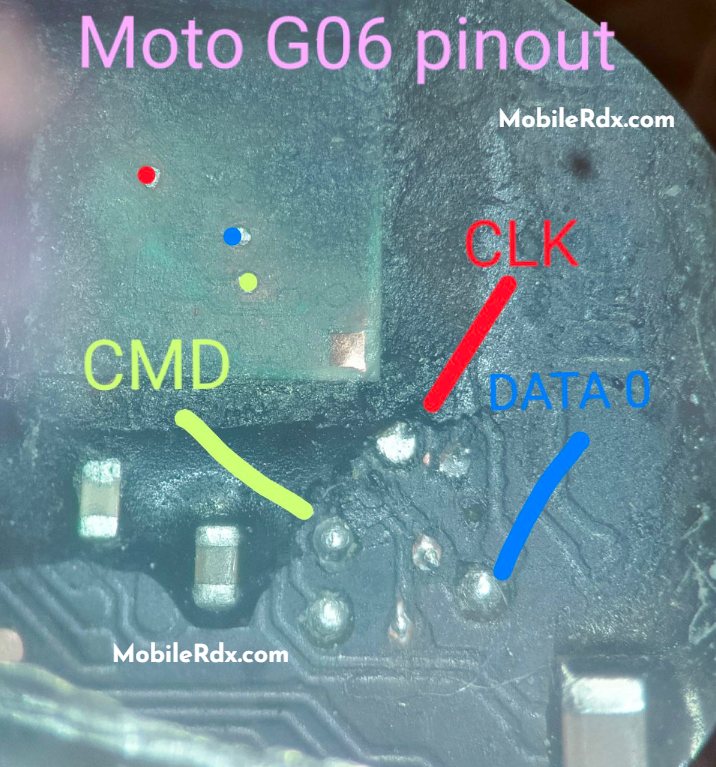

Motorola moto g06 использует MediaTek Helio G81 Extreme. На фотографии приведены сервисные площадки для связи с накопителем eMMC через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
Источник схемы называет интерфейс eMMC и подписывает CMD, CLK и DAT0. Проверьте ревизию платы и тип накопителя конкретного аппарата до подключения программатора.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение eMMC требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении eMMC содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
