Как найти Test Point Moto G34 5G и проверить аварийный режим EDL 9008 без ошибок при диагностике.
Moto G34 5G построен на Qualcomm Snapdragon 695. Если телефон не загружается после неудачного обновления, инженер может проверить, определяется ли он в аварийном режиме EDL (Emergency Download Mode). В Windows такой режим обычно отображается как Qualcomm HS-USB QDLoader 9008. Вход в EDL сам по себе не восстанавливает прошивку и не снимает блокировку владельца.

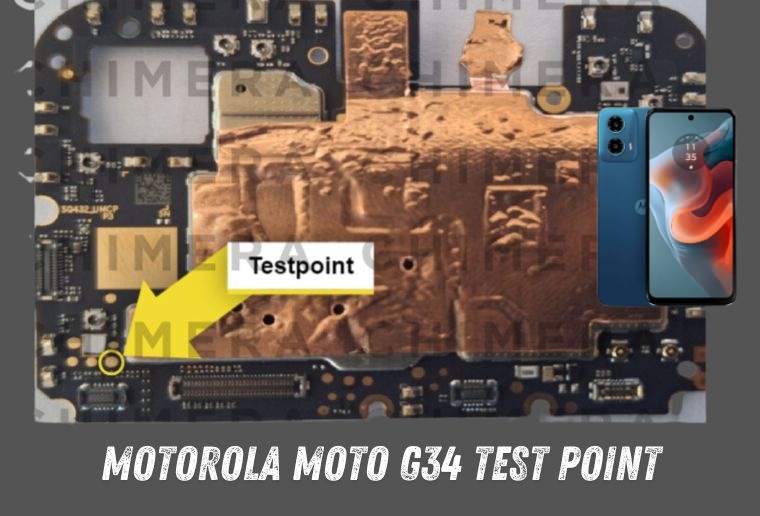

Где находится Test Point
Контакт расположен на системной плате под задней крышкой. Фотографию платы с отмеченной точкой для Moto G34 смотрите у автора схемы MobileRdx. Сверяйте внешний вид платы и маркировку устройства до любых действий: у разных аппаратных ревизий расположение элементов может отличаться. Схему другого Moto G использовать нельзя.
Как проверить режим 9008 в сервисе
- Сначала исключите неисправность кабеля, разъёма и питания. Если возможен обычный запуск, сохраните данные клиента.
- Отключите аппарат, разберите его с соблюдением правил работы с аккумулятором и сверяйте плату с фотографией конкретной модели.
- Кратковременно соедините обозначенный на схеме контакт с землёй платы при подключении USB к диагностическому ПК. Не касайтесь соседних элементов и не подавайте питание на произвольные площадки.
- Проверьте диспетчер устройств: появление Qualcomm HS-USB QDLoader 9008 подтверждает вход в EDL. Если устройство не определяется, вернитесь к диагностике питания, USB-линии и драйвера.
Для записи прошивки нужны совместимые файлы и разрешённый производителем способ авторизации. Неверный загрузчик или разметка могут окончательно усложнить восстановление и привести к потере данных. Если аппарат распознаётся в Fastboot или Recovery, сначала оцените штатные способы восстановления.
Мы используем Test Point при диагностике неисправных устройств с согласия владельца. Схема контакта: оригинальная фотография MobileRdx. Платформа: характеристики Moto G34 5G на сайте Motorola.
