Схема Test Point Motorola Moto G84 5G, проверка Qualcomm EDL и ограничения сервисного доступа.
EDL для Motorola Moto G84 5G
Аппарат работает на Snapdragon 695 5G. Контрольная площадка на плате помогает вызвать аварийный интерфейс Qualcomm, когда обычный запуск невозможен. Сначала исключите неисправность питания и USB, иначе отсутствие порта можно принять за проблему прошивки.
В сторонней инструкции встречается ошибочное упоминание MTK Download Mode. Для этой Snapdragon-модели диагностический признак — именно порт Qualcomm 9008.
Как проверить подключение

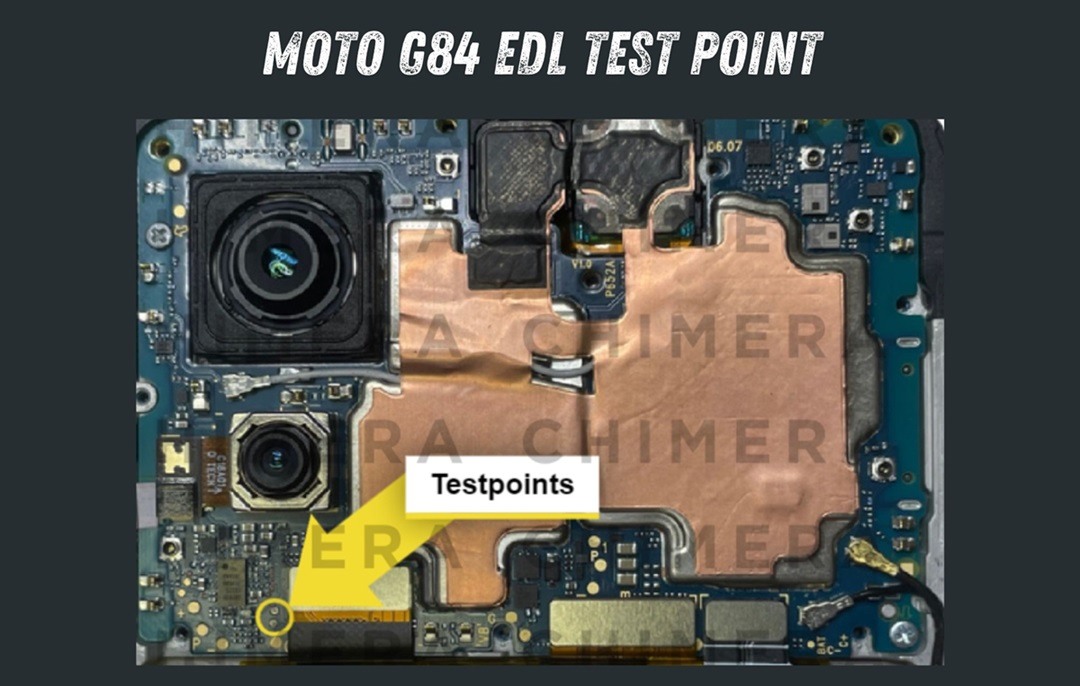

После определения точной модели и ревизии обесточьте телефон, откройте его по сервисной процедуре и сравните плату с изображением Test Point. Указанную площадку кратко соединяют с землей при подключении кабеля к компьютеру. Инструмент убирают, как только появится устройство.
В диспетчере устройств ищите Qualcomm HS-USB QDLoader 9008. Если вместо него виден неопознанный USB-узел, проверьте драйвер и кабель. Не замыкайте наугад соседние контакты и не начинайте запись разделов без точного подписанного образа и соответствующего разрешения. Такая запись может стереть данные.
Платформу модели подтверждают данные производителя. Схема стороннего автора служит ориентиром и требует сверки с конкретной платой.
