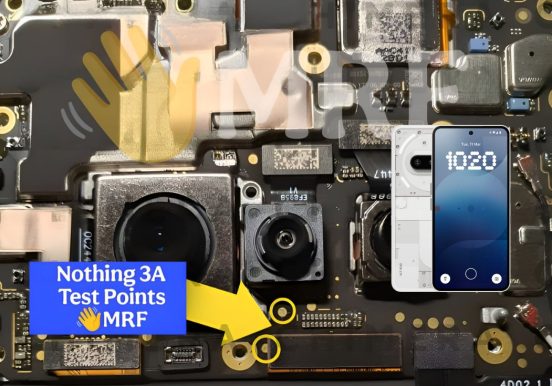

Схема Test Point Nothing Phone (3a), проверка Qualcomm EDL 9008 и важные ограничения.
EDL и аппаратная платформа Nothing Phone (3a)
Nothing Phone (3a) построен на Snapdragon 7s Gen 3. EDL — низкоуровневый интерфейс Qualcomm, который используют при диагностике телефона без нормальной загрузки. При исправном подключении компьютер определяет Qualcomm HS-USB QDLoader 9008. Перед вскрытием исключите повреждение кабеля, разъёма и цепей питания.
У Phone (3a) другая плата, чем у Phone (1) и (2). Сверьте расположение контакта на конкретной ревизии; упоминание других моделей в сторонней инструкции не относится к этому телефону.
Проверка подключения
Обесточьте устройство и сравните реальную плату с исходной схемой Test Point. После краткого соединения показанной площадки с землёй при подключении USB уберите инструмент и проверьте список COM-портов. Если порта 9008 нет, сначала проверьте драйвер, кабель, питание и точность выбранной модели; не замыкайте соседние контакты наугад.
Наличие порта 9008 не даёт автоматического доступа к записи памяти: может потребоваться совместимый подписанный загрузчик и авторизация. Запись разделов способна удалить данные. Аппаратную платформу подтверждают характеристики производителя. Схема стороннего автора служит ориентиром для сервисного специалиста.
