Контакты UFS ISP OnePlus Nord CE4 Lite 5G (CPH2621), проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

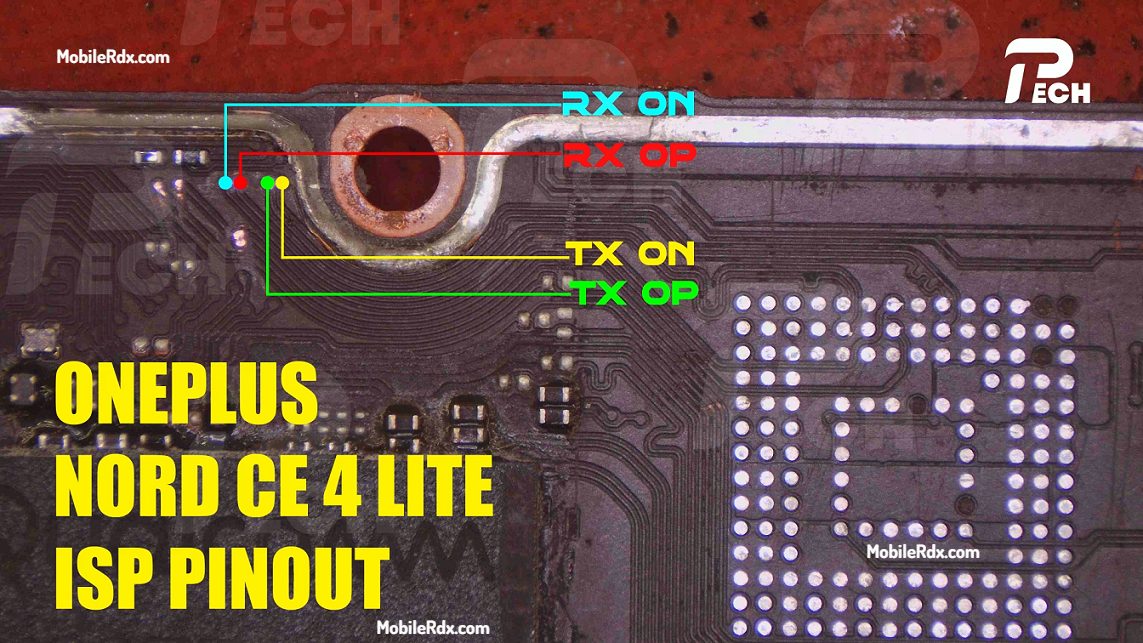

OnePlus Nord CE4 Lite 5G (CPH2621) использует Snapdragon 695. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
Схема относится к CPH2621. Сверяйте модель и линии под микроскопом; доступ к UFS не означает возможность прочитать зашифрованные пользовательские данные.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
Ремонт OnePlus Nord CE4 Lite 5G (CPH2621) в Дзержинске. В сервисных центрах AVL Service выполняем для OnePlus Nord CE4 Lite 5G (CPH2621) диагностику платы, ремонт зарядки и USB-разъёма, замену дисплея и аккумулятора, проверку памяти и программных сбоев. Возможность сохранения данных и прошивки определяем после диагностики конкретного устройства.
