Где находится Test Point OnePlus Nord N10 5G, как проверить порт EDL 9008 и избежать ошибок при диагностике.
OnePlus Nord N10 5G использует платформу Qualcomm Snapdragon 690 5G. При отсутствии загрузки сервисный инженер может проверить аварийный режим EDL. В Windows корректный вход обычно определяется как Qualcomm HS-USB QDLoader 9008. Это диагностический интерфейс, а не способ автоматически снять блокировку или восстановить данные.
Расположение Test Point

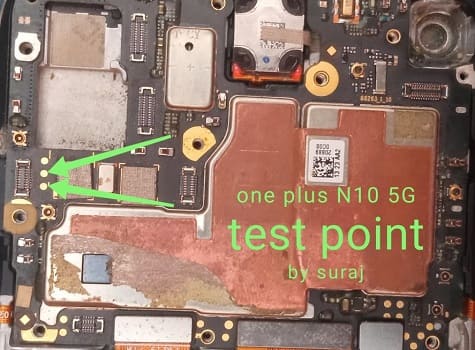

Фотография платы с отмеченной точкой OnePlus Nord N10 5G опубликована в техническом справочнике ROMProvider. Модель Nord N10 не следует путать с Nord N100 и Nord CE: расположение контактов у них иное. До касания платы сравните компоновку элементов на фото с конкретным аппаратом.
Порядок проверки
- Проверьте заряд, USB-разъём и кабель. Зафиксируйте, доступен ли обычный Recovery либо Fastboot.
- Отключите питание, разберите устройство с соблюдением сервисных правил и отсоедините аккумулятор.
- Кратковременно соедините контакт, отмеченный на фотографии платы, с землёй при подключении USB к диагностическому компьютеру. Не замыкайте площадки по памяти.
- Убедитесь, что появился порт Qualcomm HS-USB QDLoader 9008; при его отсутствии проверьте драйвер и цепь USB, а не повторяйте замыкание вслепую.
Если телефон остаётся на чёрном экране после обновления, сначала проверьте его определение по USB и напряжение аккумулятора. Порт 9008 без успешной связи с памятью ещё не подтверждает программный характер поломки.
Прошивку подбирают по точной модели и версии платы. Ошибка при записи может удалить данные или усугубить неисправность. Работы выполняются с разрешения владельца устройства.
Источники: фотография Test Point; характеристики платформы от производителя.
