Контакты eMMC ISP OPPO A3 5G (CPH2693), проверка схемы платы и важные ограничения.
Что показывают контакты eMMC ISP

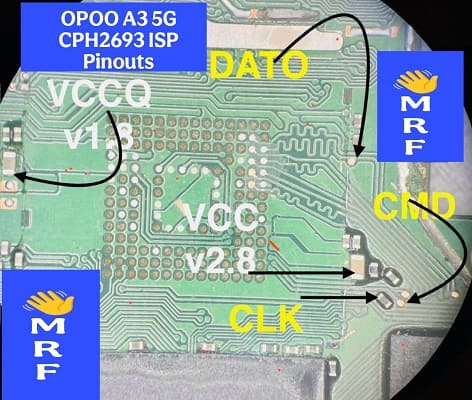

OPPO A3 5G (CPH2693) использует MediaTek Dimensity 6300. На фотографии приведены сервисные площадки для связи с накопителем eMMC через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
OPPO указывает для CPH2693 накопитель eMMC 5.1. Сверьте маркировку платы и подписи контактов на схеме; прямое подключение требует программатора и контроля питания.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение eMMC требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении eMMC содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
