Контакты UFS ISP OPPO A5 5G (CPH2735), проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

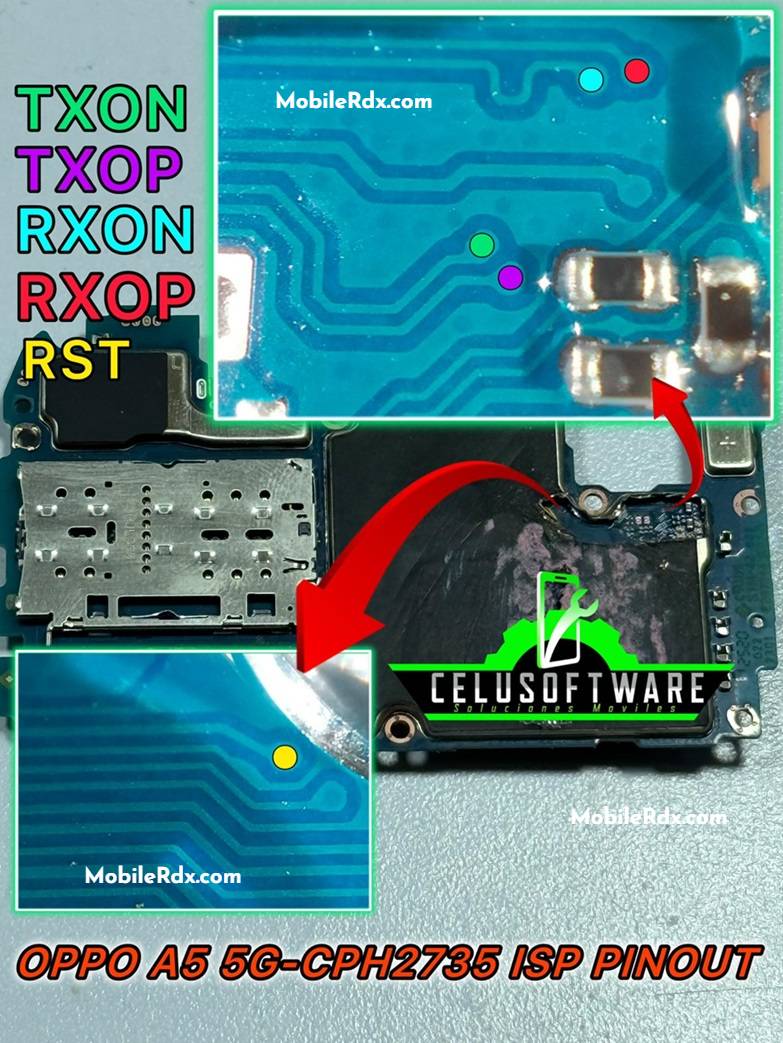

OPPO A5 5G (CPH2735) использует MediaTek Dimensity 6300. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
На исходной схеме отмечены линии RXOP/RXON, TXOP/TXON и RST. Это соединение с UFS, а не замыкание для входа в BROM.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
Ремонт OPPO A5 5G (CPH2735) в Дзержинске. В сервисных центрах AVL Service выполняем для OPPO A5 5G (CPH2735) диагностику платы, ремонт цепей зарядки, замену дисплея и аккумулятора и проверку программных сбоев. Возможность сохранения данных и прошивки определяем после диагностики конкретного устройства.
