Контакты UFS ISP OPPO A6 Pro 5G (CPH2781), проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

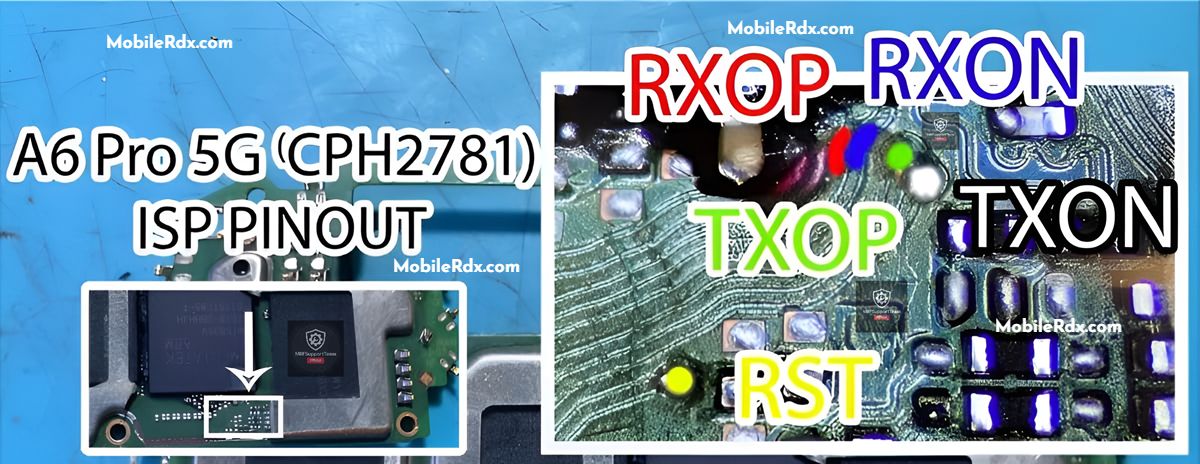

OPPO A6 Pro 5G (CPH2781) использует MediaTek Dimensity 6300. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
На схеме видны сервисные линии UFS; сравните маркировку CPH2781 и положение контактов с платой своего телефона. ISP не является режимом BROM.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
Ремонт OPPO A6 Pro 5G (CPH2781) в Дзержинске. В сервисных центрах AVL Service выполняем для OPPO A6 Pro 5G (CPH2781) диагностику системной платы, ремонт USB-разъёма и цепей зарядки, замену дисплея и аккумулятора, проверку программных сбоев. Возможность сохранения данных и прошивки определяем после диагностики конкретного устройства.
