Схема Test Point OPPO A78 5G (CPH2495) и проверка интерфейса MediaTek BROM/Preloader.
Платформа OPPO A78 5G (CPH2495) и режим MediaTek
OPPO A78 5G (CPH2495) оснащён MediaTek Dimensity 700. При аппаратной диагностике здесь проверяют интерфейс MediaTek BROM/Preloader. Порт Qualcomm HS-USB QDLoader 9008 для этой платформы не является ожидаемым признаком. До вскрытия исключите неисправность питания, кабеля и USB-разъёма.
Исходная схема относится к CPH2495; ссылка производителя описывает другую региональную маркировку CPH2483 той же серии. Сверьте плату и модель перед работой.
Проверка подключения

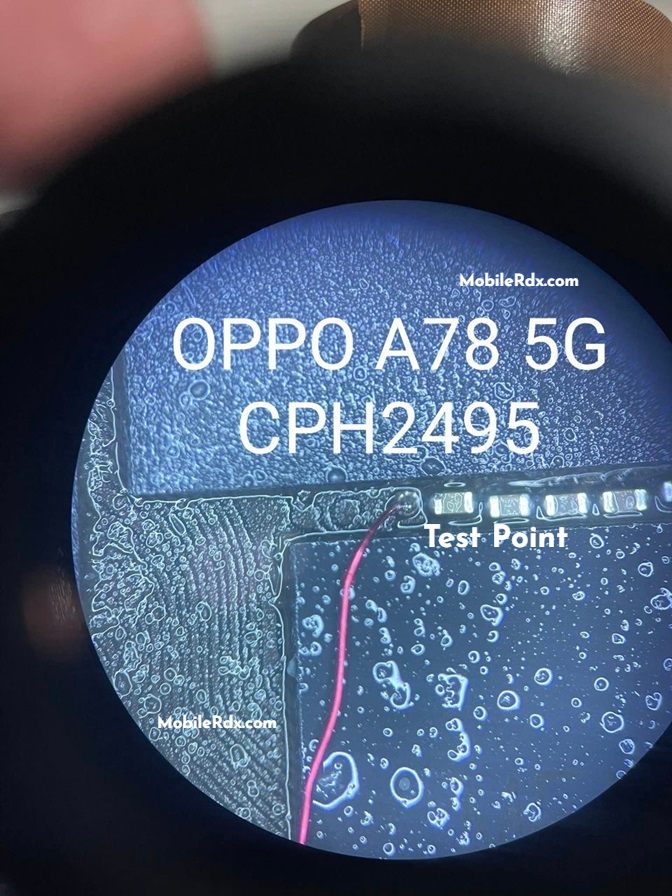

Обесточьте телефон и сравните реальную плату с исходным изображением. Площадку на схеме кратко соединяют с землёй при подключении USB, после чего инструмент убирают и проверяют определение MediaTek BROM или Preloader. Если устройство не определяется, проверьте драйвер, кабель, питание и индекс модели; соседние контакты наугад не замыкайте.
Доступ к записи памяти может требовать авторизации; сброс и прошивка способны удалить данные. Платформу подтверждают характеристики производителя. Сторонняя схема служит ориентиром для сервисного специалиста.
