Контакты UFS ISP OPPO Reno14 Pro 5G (CPH2739), проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

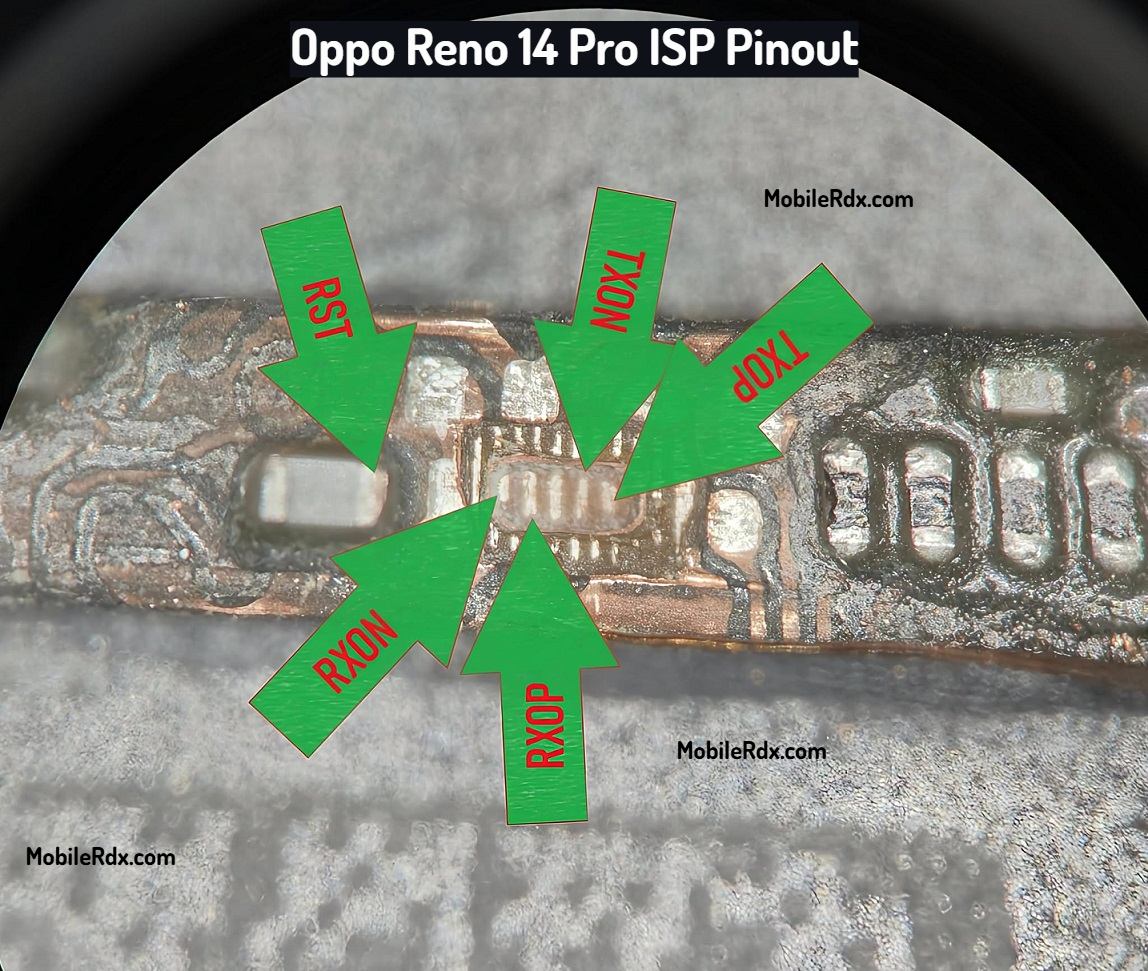

OPPO Reno14 Pro 5G (CPH2739) использует MediaTek Dimensity 8450. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
Сверяйте индекс CPH2739 и ревизию платы. На схеме показаны линии UFS, а не площадка для входа в MediaTek BROM.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
