Схема Test Point POCO F5 Pro, проверка Qualcomm EDL и ограничения сервисного доступа.
EDL для POCO F5 Pro
Аппарат работает на Snapdragon 8+ Gen 1. Контрольная площадка на плате помогает вызвать аварийный интерфейс Qualcomm, когда обычный запуск невозможен. Сначала исключите неисправность питания и USB, иначе отсутствие порта можно принять за проблему прошивки.
F5 Pro и обычный POCO F5 похожи по названию, но имеют разные платы. Сначала проверьте точный вариант.
Как проверить подключение

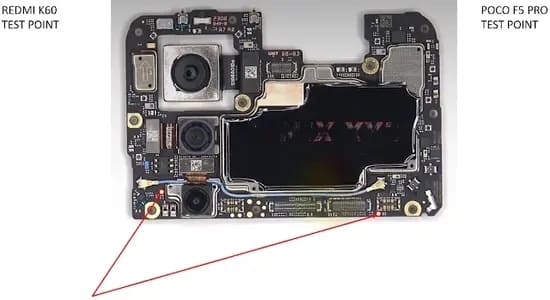

После определения точной модели и ревизии обесточьте телефон, откройте его по сервисной процедуре и сравните плату с изображением Test Point. Указанную площадку кратко соединяют с землей при подключении кабеля к компьютеру. Инструмент убирают, как только появится устройство.
В диспетчере устройств ищите Qualcomm HS-USB QDLoader 9008. Если вместо него виден неопознанный USB-узел, проверьте драйвер и кабель. Не замыкайте наугад соседние контакты и не начинайте запись разделов без точного подписанного образа и соответствующего разрешения. Такая запись может стереть данные.
Платформу модели подтверждают данные производителя. Схема стороннего автора служит ориентиром и требует сверки с конкретной платой.
