Схема Test Point POCO X3 Pro, проверка Qualcomm EDL 9008 и важные ограничения.
EDL и аппаратная платформа POCO X3 Pro
POCO X3 Pro построен на Snapdragon 860. EDL — низкоуровневый интерфейс Qualcomm, который используют при диагностике телефона без нормальной загрузки. При исправном подключении компьютер определяет Qualcomm HS-USB QDLoader 9008. Перед вскрытием исключите повреждение кабеля, разъёма и цепей питания.
У POCO X3 Pro встречаются аппаратные причины отсутствия запуска. Появление 9008 позволяет продолжить диагностику, но не подтверждает, что проблему решит прошивка.
Проверка подключения

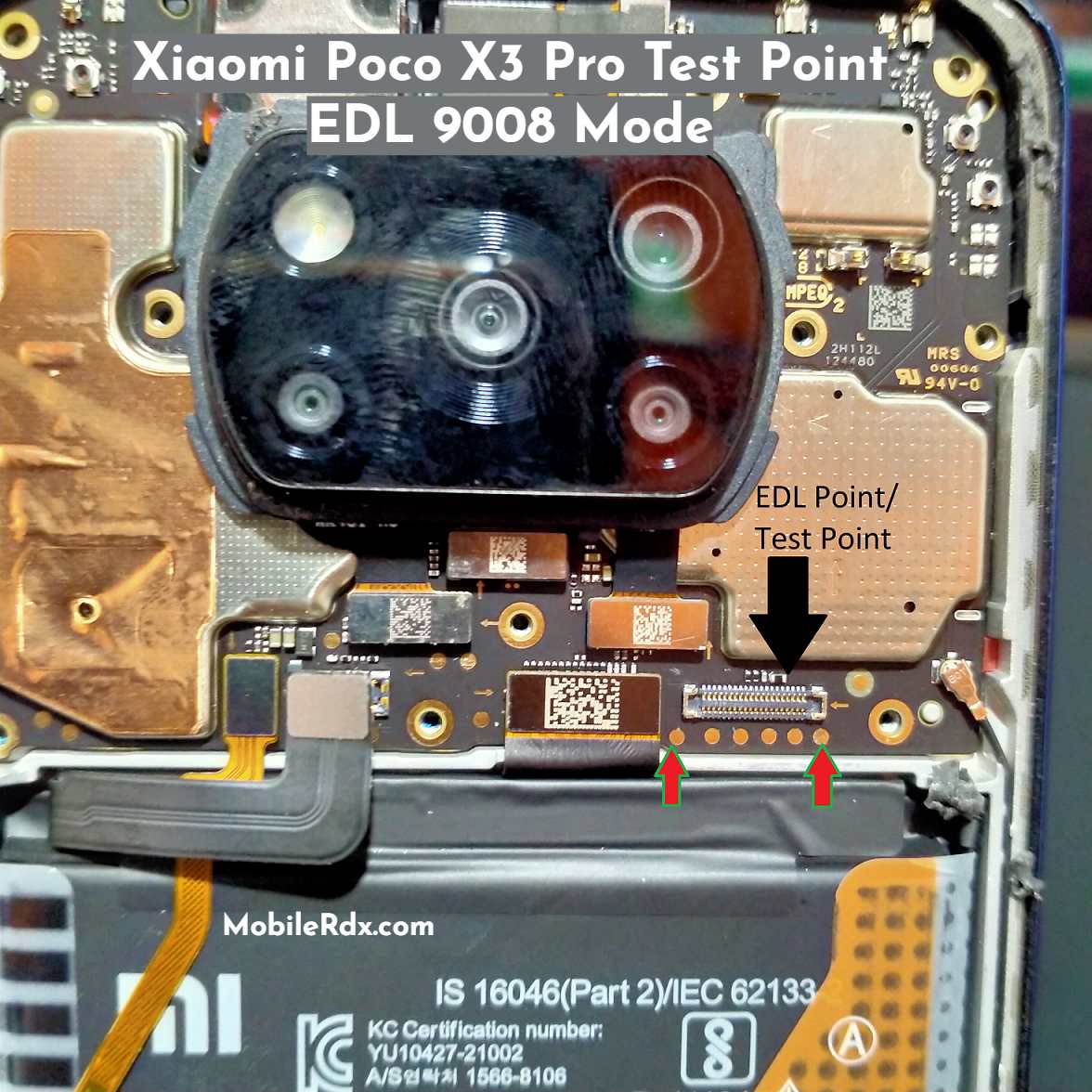

Обесточьте устройство и сравните реальную плату с исходной схемой Test Point. После краткого соединения показанной площадки с землёй при подключении USB уберите инструмент и проверьте список COM-портов. Если порта 9008 нет, сначала проверьте драйвер, кабель, питание и точность выбранной модели; не замыкайте соседние контакты наугад.
Наличие порта 9008 не даёт автоматического доступа к записи памяти: может потребоваться совместимый подписанный загрузчик и авторизация. Запись разделов способна удалить данные. Аппаратную платформу подтверждают характеристики производителя. Схема стороннего автора служит ориентиром для сервисного специалиста.
Ремонт POCO X3 Pro в Дзержинске. В сервисных центрах AVL Service выполняем для POCO X3 Pro диагностику платы, ремонт разъёма зарядки, замену аккумулятора и восстановление запуска после программного сбоя. Возможность восстановления данных и прошивки определяем после диагностики конкретного устройства.
