Как найти Test Point POCO X4 Pro 5G и проверить подключение Qualcomm 9008.

Когда проверяют EDL на POCO X4 Pro 5G

В POCO X4 Pro 5G установлен Snapdragon 695. При сбое загрузки аппаратная площадка Test Point позволяет проверить, видит ли компьютер аварийный интерфейс Qualcomm. Наличие порта не является доказательством исправности памяти или гарантией восстановления.

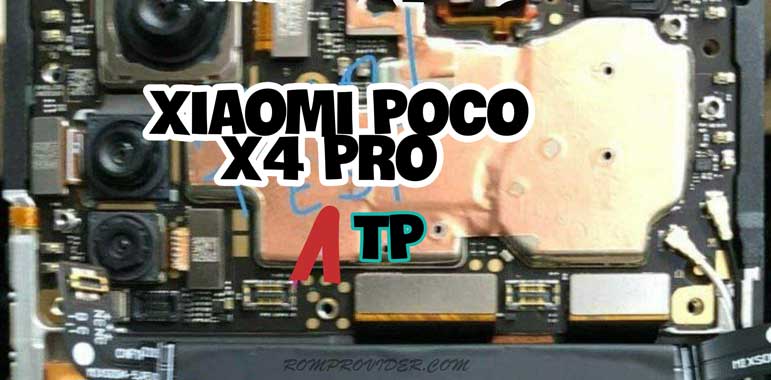

↓TEST POINT НА ПЛАТЕ

Расположение площадок POCO X4 Pro 5G сверяйте с открытой платой, а не с изображениями X4 GT: у той модели другая платформа.

Проверка без лишнего риска

1. Зафиксируйте точный вариант устройства, обесточьте его и подготовьте инструмент с антистатической защитой.
2. После доступа к плате сравните ее с фотографией контрольных точек. Если ревизия отличается, остановитесь и найдите соответствующую схему.
3. Кратко замкните указанную точку на землю при подключении USB. Не касайтесь соседних цепей.
4. В системе проверьте появление Qualcomm HS-USB QDLoader 9008. При неудаче проверьте питание, исправный кабель и драйвер.

Запись разделов выполняют только совместимым подписанным образом и с разрешенным сервисным доступом. Ошибочная прошивка может уничтожить данные. Платформу подтверждают характеристики производителя.
