Контакты UFS ISP POCO X6 Pro 5G, проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

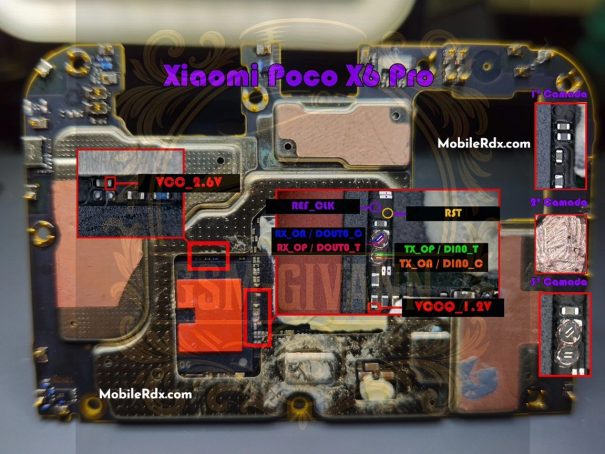

POCO X6 Pro 5G использует MediaTek Dimensity 8300-Ultra. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
POCO X6 Pro использует MediaTek и память UFS 4.0. Контакты RX/TX на исходном фото относятся к ISP; это не схема замыкания для Qualcomm 9008. Перед соединением с программатором проверьте ревизию платы и распиновку.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
