Схема Test Point realme C55 (RMX3710) и проверка интерфейса MediaTek BROM/Preloader.
Платформа realme C55 (RMX3710) и режим MediaTek
realme C55 (RMX3710) оснащён MediaTek Helio G88. При аппаратной диагностике здесь проверяют интерфейс MediaTek BROM/Preloader. Порт Qualcomm HS-USB QDLoader 9008 для этой платформы не является ожидаемым признаком. До вскрытия исключите неисправность питания, кабеля и USB-разъёма.

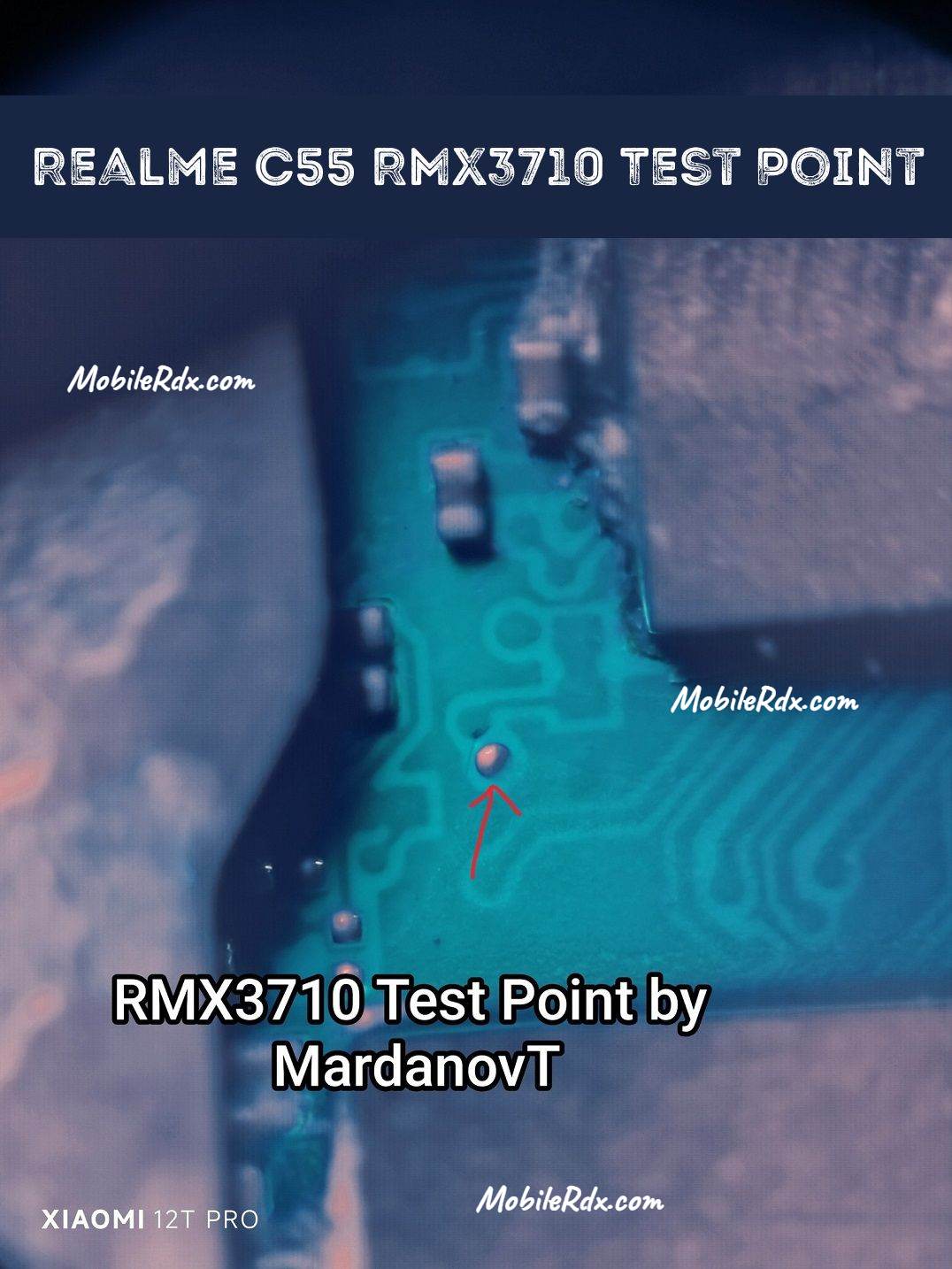

На исходном фото подписан RMX3710; перед замыканием сверяют компоновку платы и проверяют цепи питания.
Проверка подключения
Обесточьте телефон и сравните реальную плату с исходным изображением. Площадку на схеме кратко соединяют с землёй при подключении USB, после чего инструмент убирают и проверяют определение MediaTek BROM или Preloader. Если устройство не определяется, проверьте драйвер, кабель, питание и индекс модели; соседние контакты наугад не замыкайте.
Доступ к записи памяти может требовать авторизации; сброс и прошивка способны удалить данные. Платформу подтверждают характеристики производителя. Сторонняя схема служит ориентиром для сервисного специалиста.
