Как найти Test Point REDMAGIC 7 (NX679J) и проверить подключение Qualcomm 9008.

Когда проверяют EDL на REDMAGIC 7 (NX679J)

В REDMAGIC 7 (NX679J) установлен Snapdragon 8 Gen 1. При сбое загрузки аппаратная площадка Test Point позволяет проверить, видит ли компьютер аварийный интерфейс Qualcomm. Наличие порта не является доказательством исправности памяти или гарантией восстановления.

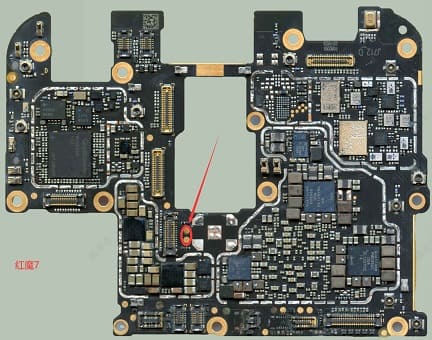

↓TEST POINT НА ПЛАТЕ

У игрового REDMAGIC 7 проверьте обозначение NX679J. Не переносите разметку контактов с 7 Pro или 7S, хотя названия близки.

Проверка без лишнего риска

1. Зафиксируйте точный вариант устройства, обесточьте его и подготовьте инструмент с антистатической защитой.
2. После доступа к плате сравните ее с фотографией контрольных точек. Если ревизия отличается, остановитесь и найдите соответствующую схему.
3. Кратко замкните указанную точку на землю при подключении USB. Не касайтесь соседних цепей.
4. В системе проверьте появление Qualcomm HS-USB QDLoader 9008. При неудаче проверьте питание, исправный кабель и драйвер.

Запись разделов выполняют только совместимым подписанным образом и с разрешенным сервисным доступом. Ошибочная прошивка может уничтожить данные. Платформу подтверждают характеристики производителя.
