Контакты UFS ISP Redmi 15 (4G), проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

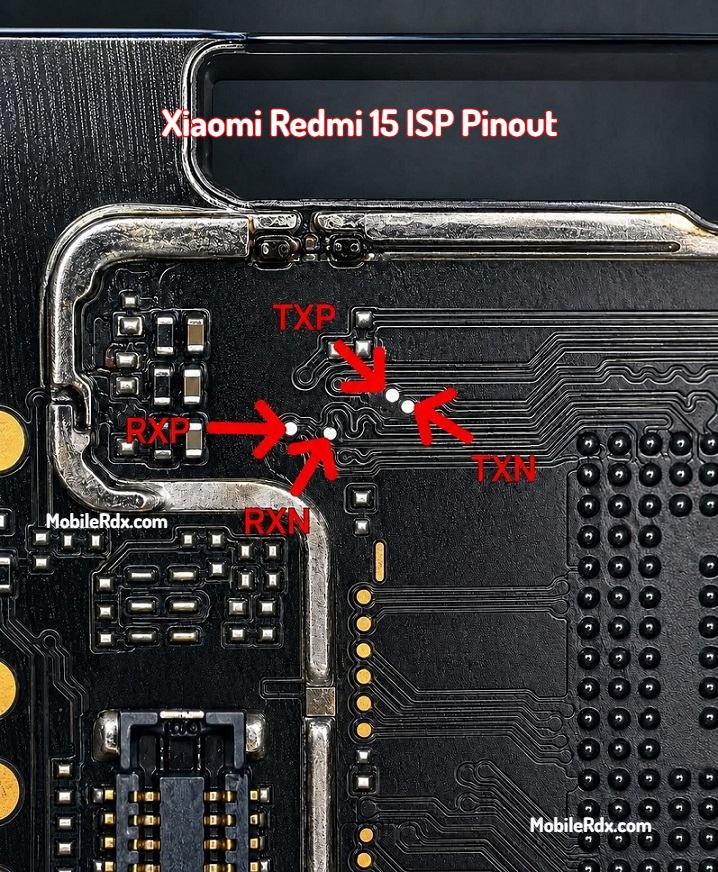

Redmi 15 (4G) использует Snapdragon 685. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
Не путайте Redmi 15 с Redmi 15 5G: платы и набор контактов могут отличаться. Сверьте маркировку 4G-аппарата и ревизию платы.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
