Схема Test Point Redmi K40 Pro, проверка Qualcomm EDL 9008 и важные ограничения.
EDL и аппаратная платформа Redmi K40 Pro
Redmi K40 Pro построен на Snapdragon 888. EDL — низкоуровневый интерфейс Qualcomm, который используют при диагностике телефона без нормальной загрузки. При исправном подключении компьютер определяет Qualcomm HS-USB QDLoader 9008. Перед вскрытием исключите повреждение кабеля, разъёма и цепей питания.
Redmi K40 и K40 Pro используют разные платы. Схема относится именно к версии Pro; индекс уточните до вскрытия.
Проверка подключения

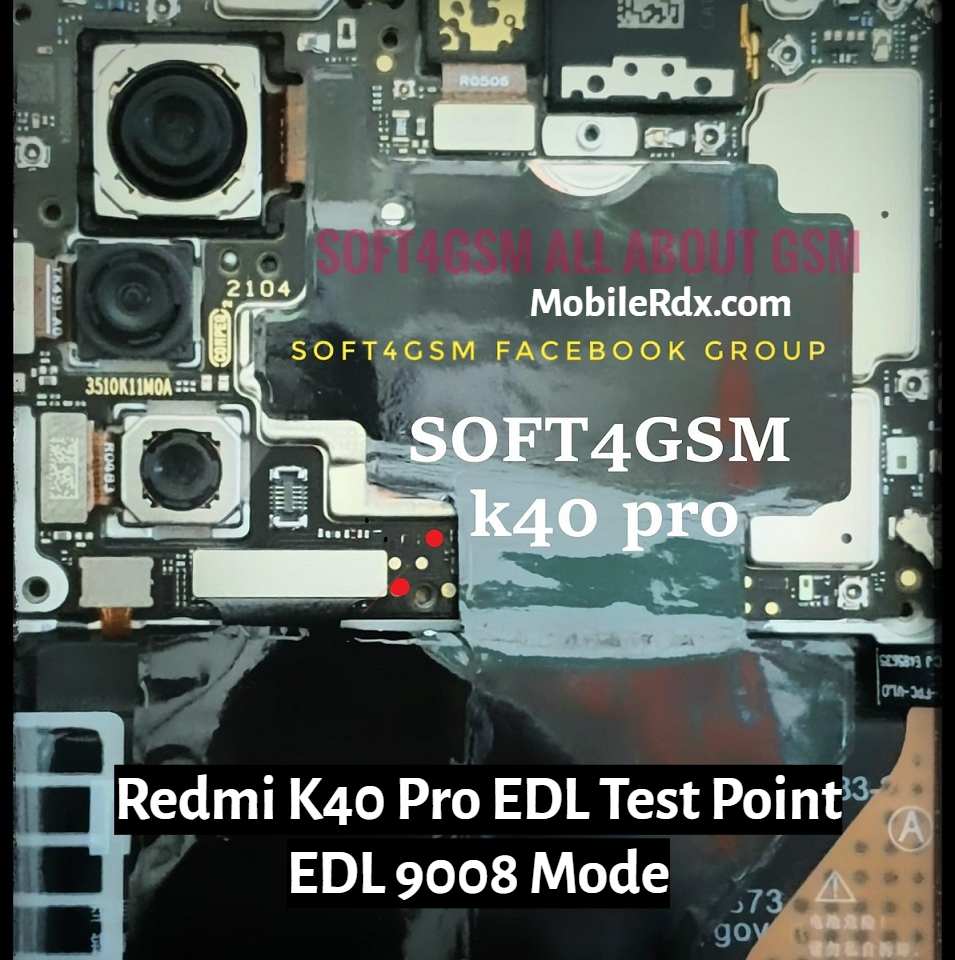

Обесточьте устройство и сравните реальную плату с исходной схемой Test Point. После краткого соединения показанной площадки с землёй при подключении USB уберите инструмент и проверьте список COM-портов. Если порта 9008 нет, сначала проверьте драйвер, кабель, питание и точность выбранной модели; не замыкайте соседние контакты наугад.
Наличие порта 9008 не даёт автоматического доступа к записи памяти: может потребоваться совместимый подписанный загрузчик и авторизация. Запись разделов способна удалить данные. Аппаратную платформу подтверждают характеристики производителя. Схема стороннего автора служит ориентиром для сервисного специалиста.
Ремонт Redmi K40 Pro в Дзержинске. В сервисных центрах AVL Service выполняем для Redmi K40 Pro диагностику платы, ремонт разъёма зарядки, замену аккумулятора и восстановление запуска после программного сбоя. Возможность восстановления данных и прошивки определяем после диагностики конкретного устройства.
