Диагностика Redmi Note 12 Turbo через Test Point: схема платы, порт 9008 и проверка перед прошивкой.
Redmi Note 12 Turbo использует платформу Snapdragon 7+ Gen 2. Если устройство не проходит загрузку, инженер может проверить, доступен ли аварийный режим EDL. Это отдельный этап диагностики: телефон в режиме Qualcomm 9008 ещё не означает, что неисправность программная.
Схема Test Point

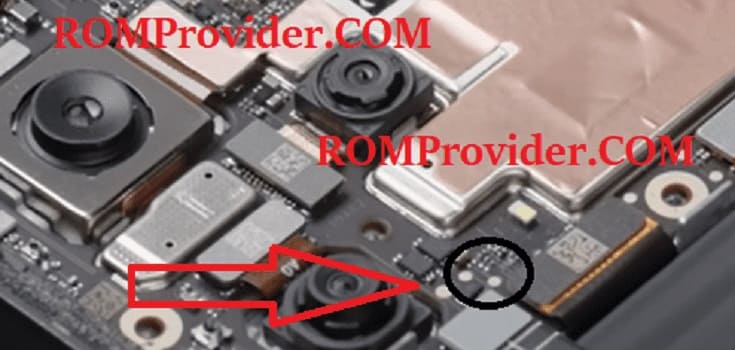

Фотография платы Redmi Note 12 Turbo с отмеченной точкой размещена ROMProvider. Сначала проверьте точное название модели и маркировку платы. Не используйте для неё схемы обычного Redmi Note 12, Note 12 Pro или Note 12 5G: одинаковая часть названия не делает платы взаимозаменяемыми.
Что проверяет мастер
- Измеряет питание и осматривает USB-разъём. При доступном Fastboot или Recovery проверяет штатные способы восстановления.
- При отсутствии загрузки разбирает аппарат и отсоединяет аккумулятор по сервисной процедуре.
- Сверяет площадку на собственной плате с фотографией, затем кратковременно соединяет указанную точку с землёй при подключении диагностического USB-кабеля.
- Ищет в диспетчере устройств порт Qualcomm HS-USB QDLoader 9008. Отсутствие порта не повод замыкать соседние контакты наугад.
Следующий шаг — определить совместимую прошивку и способ авторизации. Без корректного загрузчика или при аппаратной неисправности памяти попытка записи может привести к потере данных. Диагностику и запись проводят с согласия владельца устройства.
Источники: схема Test Point ROMProvider; материалы Xiaomi о Snapdragon 7+ Gen 2 в Redmi Note 12 Turbo.
