Контакты UFS ISP Samsung Galaxy A53 5G (SM-A536E), проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

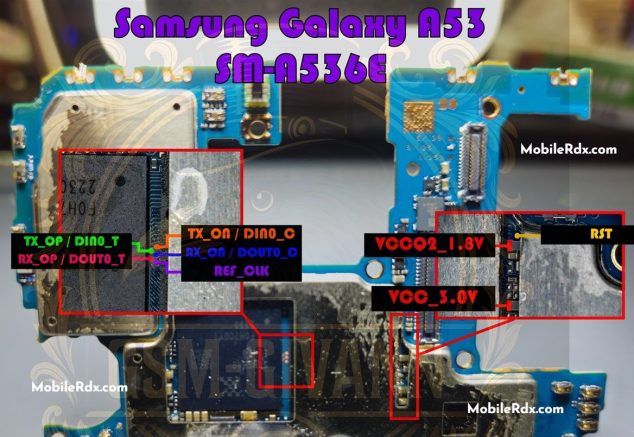

Samsung Galaxy A53 5G (SM-A536E) использует Exynos 1280. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
Заголовок исходной схемы указывает SM-A536E. Точки UFS ISP не следует принимать за замыкание для порта 9008: у этой модели другая аппаратная платформа.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
