Контакты UFS ISP Samsung Galaxy A56 5G (SM-A566B/E), проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

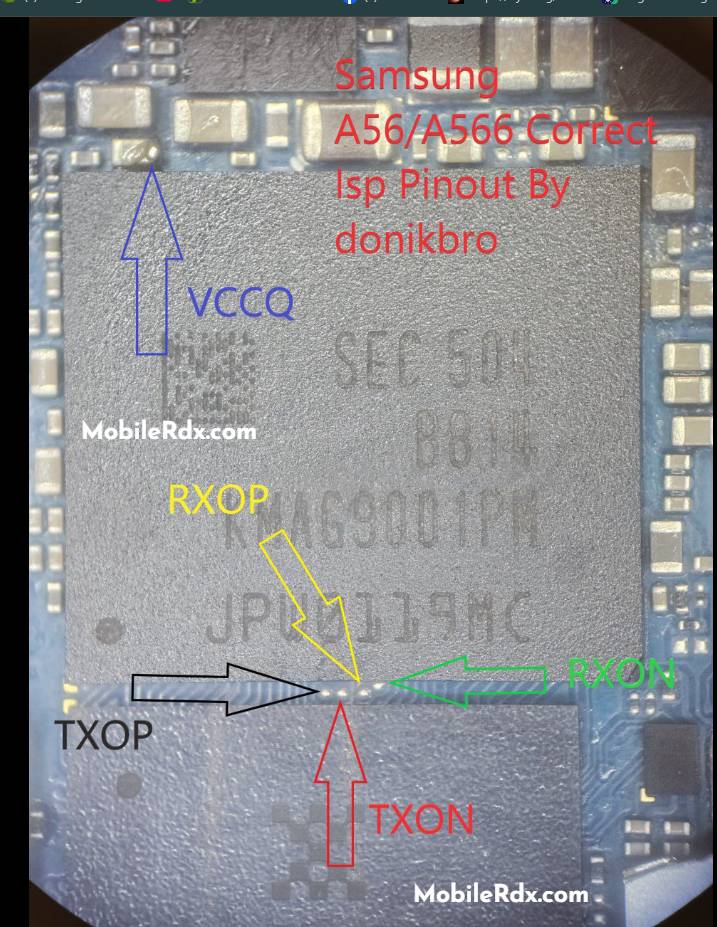

Samsung Galaxy A56 5G (SM-A566B/E) использует Samsung Exynos 1580. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
На фотографии подписаны линии UFS. Текст исходной инструкции содержит упоминания другой модели; используйте только схему после сверки маркировки SM-A566B/E и ревизии платы.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
