Схема Test Point Samsung Galaxy M11 (SM-M115F), проверка Qualcomm EDL 9008 и важные ограничения.
EDL и аппаратная платформа Samsung Galaxy M11 (SM-M115F)
Samsung Galaxy M11 (SM-M115F) построен на Qualcomm Snapdragon 450. EDL — низкоуровневый интерфейс Qualcomm, который используют при диагностике телефона без нормальной загрузки. При исправном подключении компьютер определяет Qualcomm HS-USB QDLoader 9008. Перед вскрытием исключите повреждение кабеля, разъёма и цепей питания.
В Samsung Galaxy M11 не путайте обычный Download Mode с интерфейсом Qualcomm 9008. Название USB-устройства определяет дальнейший порядок диагностики.
Проверка подключения

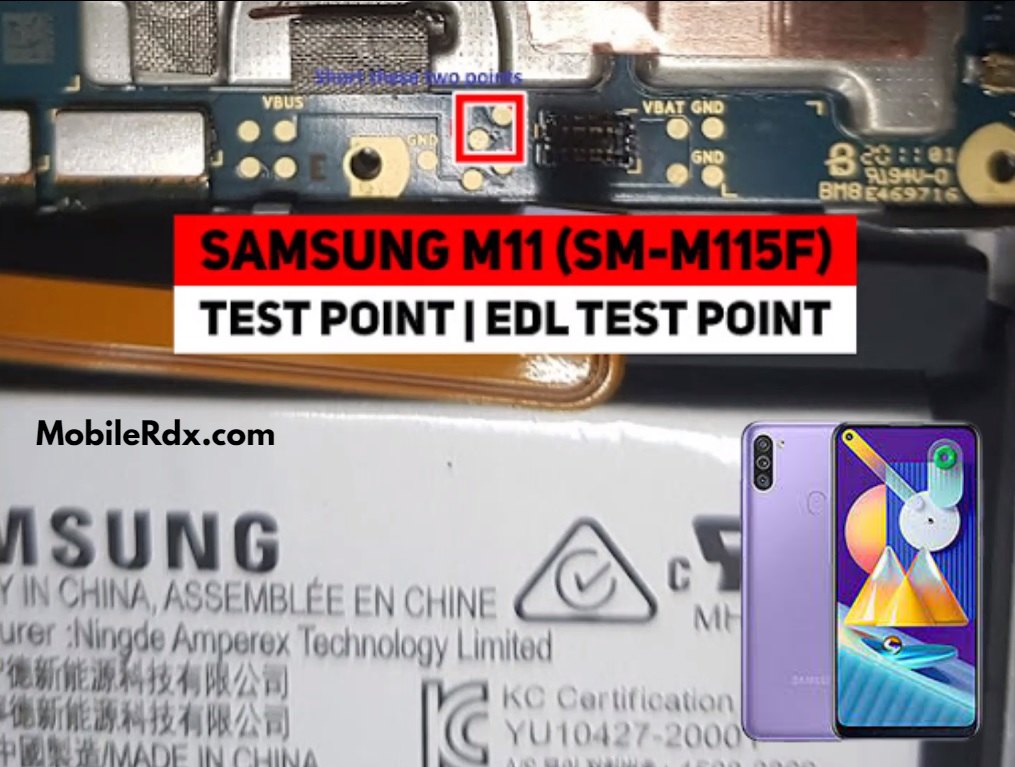

Обесточьте устройство и сравните реальную плату с исходной схемой Test Point. После краткого соединения показанной площадки с землёй при подключении USB уберите инструмент и проверьте список COM-портов. Если порта 9008 нет, сначала проверьте драйвер, кабель, питание и точность выбранной модели; не замыкайте соседние контакты наугад.
Наличие порта 9008 не даёт автоматического доступа к записи памяти: может потребоваться совместимый подписанный загрузчик и авторизация. Запись разделов способна удалить данные. Аппаратную платформу подтверждают характеристики производителя. Схема стороннего автора служит ориентиром для сервисного специалиста.
