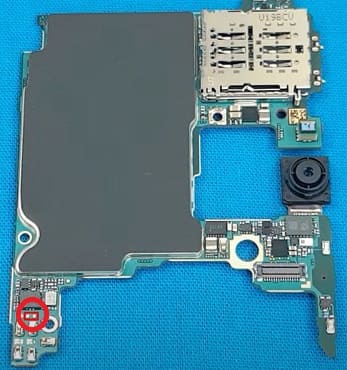

Схема Test Point Samsung Galaxy S20 FE 5G (SM-G781B), проверка Qualcomm EDL 9008 и важные ограничения.
EDL и аппаратная платформа Samsung Galaxy S20 FE 5G (SM-G781B)
Samsung Galaxy S20 FE 5G (SM-G781B) построен на Snapdragon 865. EDL — низкоуровневый интерфейс Qualcomm, который используют при диагностике телефона без нормальной загрузки. При исправном подключении компьютер определяет Qualcomm HS-USB QDLoader 9008. Перед вскрытием исключите повреждение кабеля, разъёма и цепей питания.
Индекс SM-G781B важен: его нельзя путать с другими версиями S20 FE. Сопоставьте шильдик, конфигурацию платы и исходное фото до контакта с площадкой.
Проверка подключения
Обесточьте устройство и сравните реальную плату с исходной схемой Test Point. После краткого соединения показанной площадки с землёй при подключении USB уберите инструмент и проверьте список COM-портов. Если порта 9008 нет, сначала проверьте драйвер, кабель, питание и точность выбранной модели; не замыкайте соседние контакты наугад.
Наличие порта 9008 не даёт автоматического доступа к записи памяти: может потребоваться совместимый подписанный загрузчик и авторизация. Запись разделов способна удалить данные. Аппаратную платформу подтверждают характеристики производителя. Схема стороннего автора служит ориентиром для сервисного специалиста.
