Контакты UFS ISP Samsung Galaxy S26 Ultra (SM-S948B), проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP
Samsung Galaxy S26 Ultra (SM-S948B) использует Qualcomm Snapdragon 8 Elite Gen 5 for Galaxy. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.

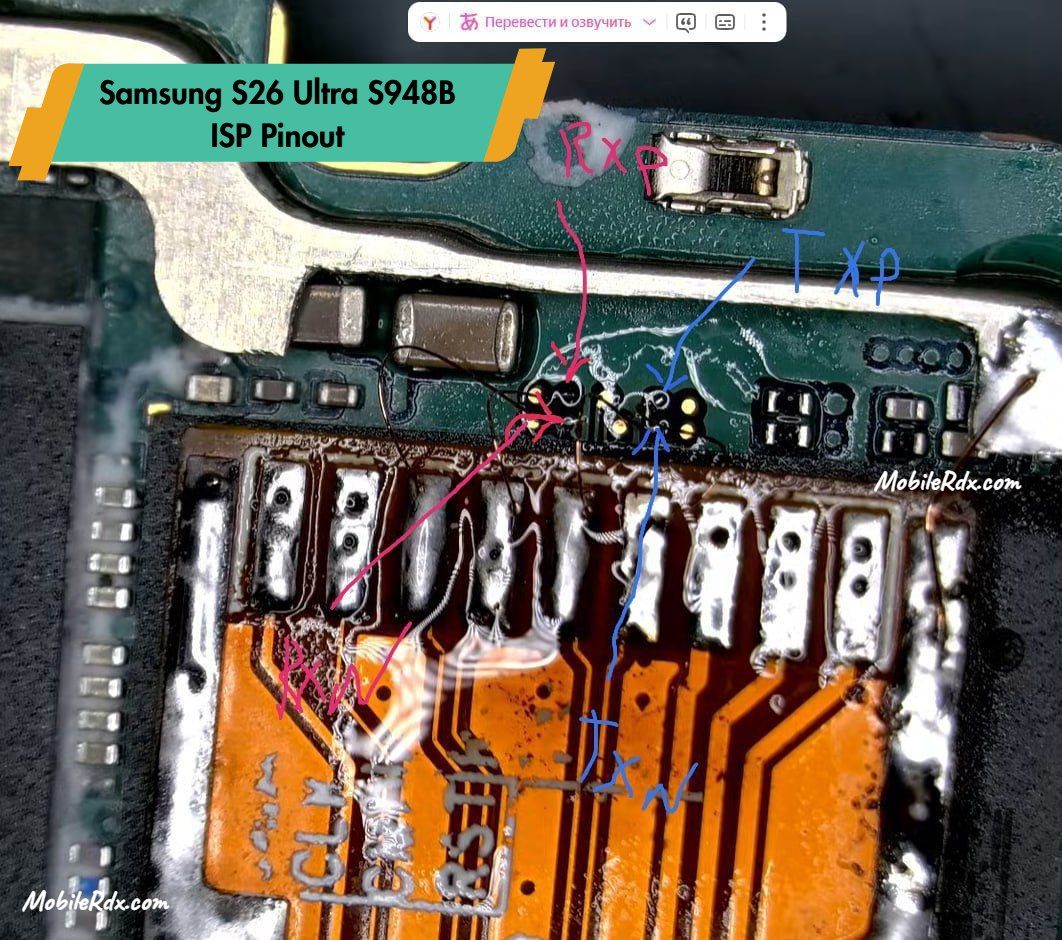

Снимок источника показывает подписанные линии UFS SM-S948B. Перед работой проверьте ревизию платы и не переносите распиновку от S25 Ultra.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
