Контакты UFS ISP Samsung Galaxy Z Flip7 (SM-F766N), проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

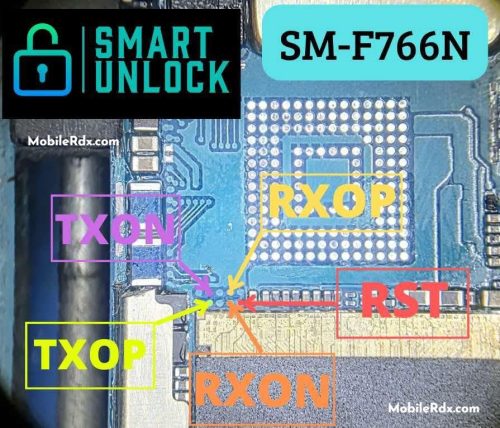

Samsung Galaxy Z Flip7 (SM-F766N) использует Exynos 2500. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
Схема автора относится к SM-F766N. Площадки RX/TX и RST относятся к интерфейсу накопителя UFS, а не к EDL или BROM; варианты корпуса и платы нужно сверять отдельно.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
