Контакты UFS ISP Samsung Galaxy Z Fold5, проверка схемы платы и важные ограничения.
Что показывают контакты UFS ISP

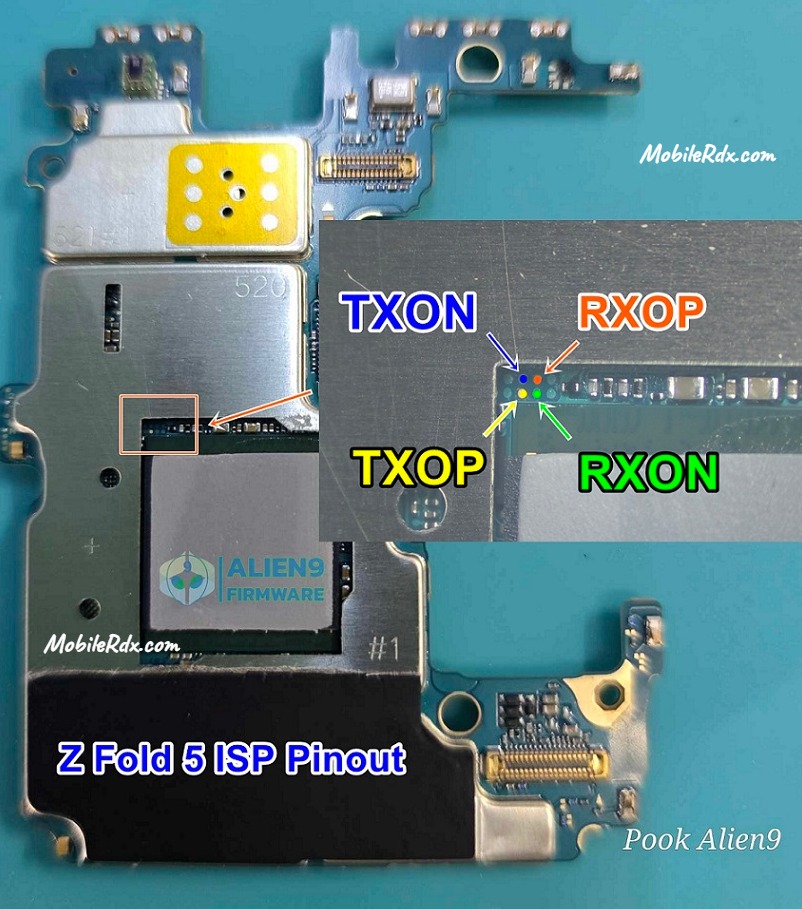

Samsung Galaxy Z Fold5 использует Snapdragon 8 Gen 2 for Galaxy. На фотографии приведены сервисные площадки для связи с накопителем UFS через программатор. Это интерфейс ISP, а не Qualcomm 9008 и не MediaTek BROM. При отсутствии запуска сначала проверяют питание, USB-разъём и базовые цепи платы.
Для складного корпуса перед разборкой отдельно оценивают состояние шлейфов и внутреннего дисплея; схема UFS относится к плате, показанной на фото.
Как проверять схему
Сравните маркировку аппарата, компоновку платы и подписи контактов с исходной схемой ISP. Подключение UFS требует подходящего программатора, точной распиновки и контроля питания. Не соединяйте эти линии с землёй по инструкции для EDL; ошибка подключения может повредить накопитель и данные.
Даже при успешном определении UFS содержимое пользовательского раздела может быть зашифровано. Операции записи и сброса способны удалить данные. Аппаратную платформу подтверждает публикация производителя.
