Схема Test Point TCL 20 SE (T671H), проверка Qualcomm EDL 9008 и важные ограничения.
EDL и аппаратная платформа TCL 20 SE (T671H)
TCL 20 SE (T671H) построен на Qualcomm Snapdragon 460. EDL — низкоуровневый интерфейс Qualcomm, который используют при диагностике телефона без нормальной загрузки. При исправном подключении компьютер определяет Qualcomm HS-USB QDLoader 9008. Перед вскрытием исключите повреждение кабеля, разъёма и цепей питания.

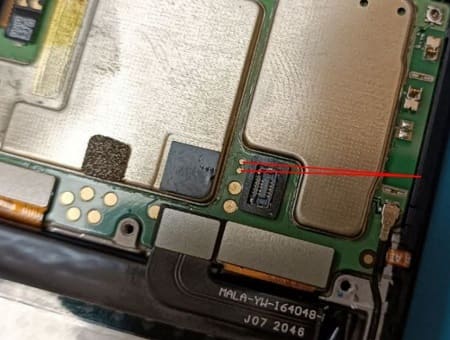

Схема относится к маркировке T671H. Перед замыканием сравните плату с исходным снимком и проверьте питание, кабель и USB-порт.
Проверка подключения
Обесточьте устройство и сравните реальную плату с исходной схемой Test Point. После краткого соединения показанной площадки с землёй при подключении USB уберите инструмент и проверьте список COM-портов. Если порта 9008 нет, сначала проверьте драйвер, кабель, питание и точность выбранной модели; не замыкайте соседние контакты наугад.
Наличие порта 9008 не даёт автоматического доступа к записи памяти: может потребоваться совместимый подписанный загрузчик и авторизация. Запись разделов способна удалить данные. Аппаратную платформу подтверждают характеристики производителя. Схема стороннего автора служит ориентиром для сервисного специалиста.
Ремонт TCL 20 SE (T671H) в Дзержинске
В сервисных центрах AVL Service выполняем для TCL 20 SE (T671H) диагностику системной платы, ремонт USB-разъёма и цепей зарядки, замену экрана и аккумулятора, проверку программных сбоев. Возможность сохранения данных и прошивки определяем после диагностики конкретного устройства.
