Схема Test Point TECNO SPARK 20 (KJ5/KJ5N) и проверка интерфейса MediaTek BROM/Preloader.
Платформа TECNO SPARK 20 (KJ5/KJ5N) и режим MediaTek
TECNO SPARK 20 (KJ5/KJ5N) оснащён MediaTek Helio G85. При аппаратной диагностике здесь проверяют интерфейс MediaTek BROM/Preloader. Порт Qualcomm HS-USB QDLoader 9008 для этой платформы не является ожидаемым признаком. До вскрытия исключите неисправность питания, кабеля и USB-разъёма.

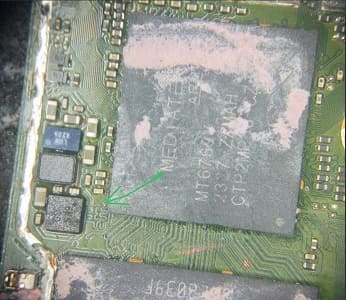

На схеме указан вариант KJ5/N. Сверьте индекс телефона и ревизию платы: внешне похожие модели SPARK 20 могут иметь другие точки. Исходная публикация использует обобщённое EDL, однако платформа MTK требует проверки BROM/Preloader.
Проверка подключения
Обесточьте телефон и сравните реальную плату с исходным изображением. Площадку на схеме кратко соединяют с землёй при подключении USB, после чего инструмент убирают и проверяют определение MediaTek BROM или Preloader. Если устройство не определяется, проверьте драйвер, кабель, питание и индекс модели; соседние контакты наугад не замыкайте.
Доступ к записи памяти может требовать авторизации; сброс и прошивка способны удалить данные. Платформу подтверждают характеристики производителя. Сторонняя схема служит ориентиром для сервисного специалиста.
