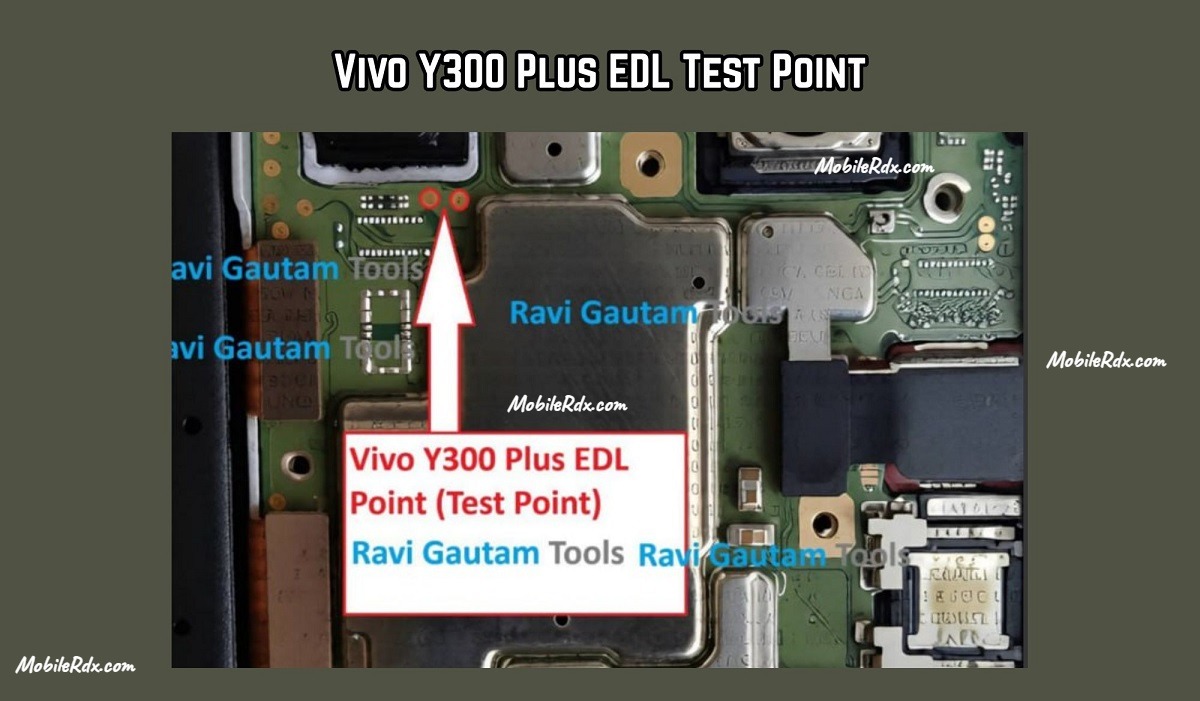

Схема Test Point vivo Y300 Plus 5G, проверка Qualcomm EDL 9008 и важные ограничения.
EDL и аппаратная платформа vivo Y300 Plus 5G
vivo Y300 Plus 5G построен на Qualcomm Snapdragon 695. EDL — низкоуровневый интерфейс Qualcomm, который используют при диагностике телефона без нормальной загрузки. При исправном подключении компьютер определяет Qualcomm HS-USB QDLoader 9008. Перед вскрытием исключите повреждение кабеля, разъёма и цепей питания.
В тексте сторонней инструкции встречается название другой модели; исходное фото подписано Y300 Plus. Обязательно сравните маркировку телефона и плату.
Проверка подключения
Обесточьте устройство и сравните реальную плату с исходной схемой Test Point. После краткого соединения показанной площадки с землёй при подключении USB уберите инструмент и проверьте список COM-портов. Если порта 9008 нет, сначала проверьте драйвер, кабель, питание и точность выбранной модели; не замыкайте соседние контакты наугад.
Наличие порта 9008 не даёт автоматического доступа к записи памяти: может потребоваться совместимый подписанный загрузчик и авторизация. Запись разделов способна удалить данные. Аппаратную платформу подтверждают характеристики производителя. Схема стороннего автора служит ориентиром для сервисного специалиста.
