Расположение Test Point и проверка режима Qualcomm EDL 9008 для Xiaomi 13 Lite.
Xiaomi 13 Lite: диагностика EDL
Xiaomi 13 Lite использует Snapdragon 7 Gen 1. Если аппарат не входит в обычный режим загрузки, инженер может проверить аварийный интерфейс EDL через аппаратную площадку. Это диагностический шаг, а не самостоятельное восстановление.
Не путайте площадки EDL с контактами антенны; сопоставьте фотографию с фактической стороной платы.
Порядок проверки
- Установите точную модель и ревизию платы. Сохраните доступные данные и отключите питание.

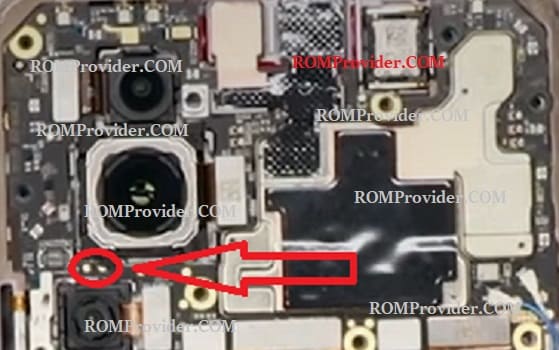

- Откройте корпус по сервисной процедуре, сопоставьте плату с фотографией Test Point. Не замыкайте соседние элементы.
- Кратковременно соедините обозначенную площадку с землей и подключите USB к компьютеру. Уберите инструмент после обнаружения устройства.
- Проверьте порт Qualcomm HS-USB QDLoader 9008. Если его нет, проверьте кабель, драйвер и питание вместо повторного замыкания вслепую.
Неподходящая схема может повредить плату и данные. Прошивка требует совместимого подписанного пакета и разрешенного сервисного доступа. Чипсет указан в характеристиках производителя.
